分布式家庭光儲一體電源
分布式光儲一體電源

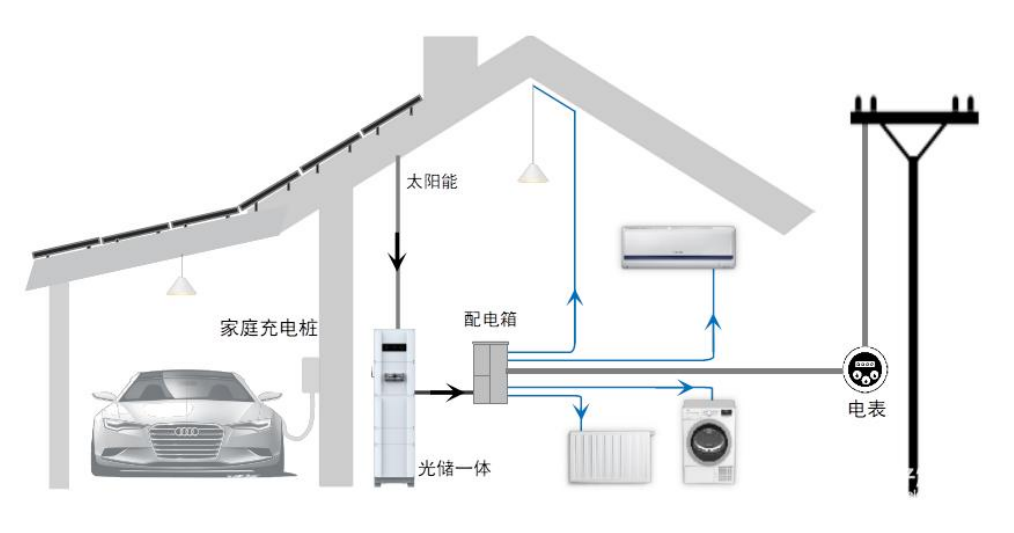

HY3-15K 系列光儲一體機產品有兩種機型：單相機和三相機，其中HY8K、HY10K、HY12K、HY15K為四種三相機型，HY3K、HY5K、HY8K、HY10K為四種單相機型。均由光伏儲能混合逆變器、儲能電池模塊、無線通訊模塊或顯示屏組成，接入光伏板可組成光伏發電系統，主要功能是將光伏和電池的直流電轉換為交流電輸出給負載供電。系統搭配EMS(能量管理系統)和BMS(電池管理系統)，實現對 HY3-15K 的數據監控、預警和控制。
三相光儲一體機可用于離網運行和并網運行，適用于用電量較大的家庭用戶、電網臺區削峰平谷、小型農業、小型商業和電動汽車充電等多種分布式應用場景，單相光儲一體機可作為家庭后備UPS供電電源。
HY8-15K產品性能指標：
型號 | HY8K | HY10K | HY12K | HY15K |
光儲混合逆變器功率 | 三相8KVA | 三相10KVA | 三相12KVA | 三相15KVA |
并/離網運行方式 | 三相+N線+PE | |||
光伏輸入?yún)?shù) | ||||
最大直流輸入功率（W） | 10400 | 13000 | 14400 | 16500 |
最大輸入電壓（V） | 1000 | |||
MPPT工作電壓范圍（V） | 125-850 | |||
MPPT輸入路數 | 2 | |||
每路MPPT組串數 | 1/1 | 2/2 | ||
最大輸入電流（A） | 13/13A | 26/26A | ||
最大短路電流*MPPT路數（A） | 16 | |||
電池參數 | ||||
額定電壓（V） | 3*51.2-7*51.2可選 | |||
工作電壓范圍（V） | 125-600 | |||
最大放電電流（A） | 150 | |||
標稱容量（AH） | 100AH | |||
額定存儲電量（KWH） | 15KWH-35KWH可選 | |||
額定充/放電電流（A） | 20/100 | |||
電芯材質類型 | 磷酸鐵鋰 | |||
交流輸入?yún)?shù)（并網側） | ||||
額定功率（W） | 8000 | 10000 | 12000 | 15000 |
最大視在功率（VA） | 8800 | 11000 | 13200 | 16500 |
額定電壓（VAC） | 380,3L+N+PE | |||
額定頻率（HZ） | 50/60Hz | |||
最大輸出電流（A） | 12.7 | 15.8 | 19 | 23.8 |
功率因數范圍 | ~1 (-0.8~0.8 可設置 ） | |||
電流總諧波失真度@額定功率 | <3% | |||
交流輸出參數（離網側） | ||||
額定功率（W） | 8000 | 10000 | 12000 | 15000 |
最大視在功率（VA） | 8800 | 11000 | 13200 | 16500 |
額定輸出電壓（VAC） | 380,3L+N+PE | |||
額定頻率（HZ） | 50/60Hz | |||
電流諧波失真(@額定功率) | <3% | |||
最大效率 | 97.9% | 98.2% | 98.2% | 98.5% |
歐州效率 | 97.2% | 97.5% | 97.5% | 97.6% |
MPPT效率 | 99.5% | 99.5% | 99.5% | 99.5% |
電池充放電效率 | 97.5% | 97.5% | 97.6% | 97.8% |
保護功能 | ||||
防孤島保護 | 有 | |||
光伏輸入接反保護 | 有 | |||
電池輸入接反保護 | 有 | |||
絕緣阻抗檢測 | 有 | |||
殘余電流檢測 | 有 | |||
PV輸入過壓過流過功率保護 | 有 | |||
電池輸入過壓過流過功率保護 | 有 | |||
交流輸入輸出過壓過流過功率保護 | 有 | |||
過溫保護 | 有 | |||
逐波限流 | 有 | |||
基準電源故障保護 | 有 | |||
系統參數 | ||||
工作溫度范圍 | -20℃-55℃ | |||
相對濕度范圍 | 0-95%無凝露 | |||
工作海拔 | 2000m以下不降額，2000m以上降額使用 | |||
噪聲 | <25db | |||
拓樸結構 | 無變壓器隔離 | |||
冷卻方式 | 風冷 | |||
防護等級 | IP20 | |||
人機交互方式 | 顯示屏或APP二選一 | |||
云端通訊方式 | WIFI 或者 WAN | |||
BMS通訊方式 | CAN | |||
電表通訊方式 | RS485 | |||
安裝方式 | 多層堆疊 | |||
外形規格 | 640*400*870 | |||
重量Kg | 主機+單個電池包重量*電池包個數 n=66.6+50*n (n=3、4、5、6、7) | |||
執行標準 | ||||
安規標準 | IEC62109-1/-2 | |||
EMC標準 | EN61000-6-1/-2/-3,IEC61000 | |||
并網標準 | AS4777.2,NRS097-2-1:2017 | |||
HY3-10K產品性能指標：
型號 | HY3K | HY5K | HY8K | HY10K |
逆變器參數 | ||||
光儲混合逆變器額定功率（W） | 3000 | 5000 | 8000 | 10000 |
峰值功率（W） | 6000 | 10000 | 16000 | 20000 |
輸出額定電壓（Vac） | 230Vac | |||
輸出頻率（Hz） | 50/60Hz | |||
信號波形 | 正弦波 | |||
切換時間 | 10ms | |||
電池參數 | ||||
電池材質 | 磷酸鐵鋰 | |||
電池額定電壓（V） | 51.2 | |||
電池工作電壓范圍（V） | 44.8-57.6 | |||
最大光伏充電電流（A） | 60 | 80 | 200 | 200 |
最大市電/發電機充電電流（A） | 60 | 60 | 100 | 120 |
最大混合充電電流（A） | 120 | 140 | 180 | 200 |
電池額定總容量（AH） | 單個電池包額定容量100AH×并聯個數n，n=1、2、3、4、5、6、7（用戶自定） | |||
電池總額定電量（KWH） | 單個電池包額定容量100AH×51.2V×并聯個數n，n=1、2、3、4、5、6、7（用戶自定） | |||
電池包總尺寸 | 單個電池包（長×寬×高）：620*438*170，多層堆疊式安裝后電池尺寸：620*438*170*n，n--電池包個數 | |||
整機尺寸 | 長*寬*高=620*438*（n個電池包堆疊高度+逆變器主機高度305） | |||
光伏輸入?yún)?shù) | ||||
MPPT 路數 | 1 | 2 | ||
最大輸入功率（W） | 3400 | 4400 | 11000 | 11000 |
最大輸入電流（A） | 40 | 50 | 22 | 22 |
最大開路電壓（Vdc） | 145 | 500 | ||
MPPT 工作電壓范圍(Vdc) | 60-115 | 125-425 | ||
系統參數 | ||||
市電接入方式 | UPS模式或APL模式，L+N+PE | APL模式，L+N+PE | ||
輸入電壓范圍 | UPS 模式 ：170~280Vac ，APL 模式 ：90~280Vac | APL 模式 ：90~280Vac | ||
切換時間 | 10ms | |||
輸入頻率范圍 | 50/60Hz | |||
旁路過載電流（A） | 30 | 40 | 63 | |
MPPT 追蹤效率 | 99.9% | |||
電池逆變最大效率 | 92% | |||
防護等級 | IP20 | |||
環境溫度 | -15℃-55℃ | |||
噪音 | <60db | |||
冷卻方式 | 智能風冷 | |||
通信 | 內置接口：RS485，外接模塊：wiifi | |||
